无直管段、异型管大口径流量测量方案
天津中水北方公司试验台作为国家水利部南水北调工程重要实验室，将进水流道压差测流列为水泵装置模型试验常规项目，并积极创造条件验证原型换算测流系数相似性，将其列入泵站设计规范，泵站设计参与对压差测流的现场校准，对在线测流装置方法进行示范性应用和评估。毕托巴®测流参与对各种异型水流道实验与应用。

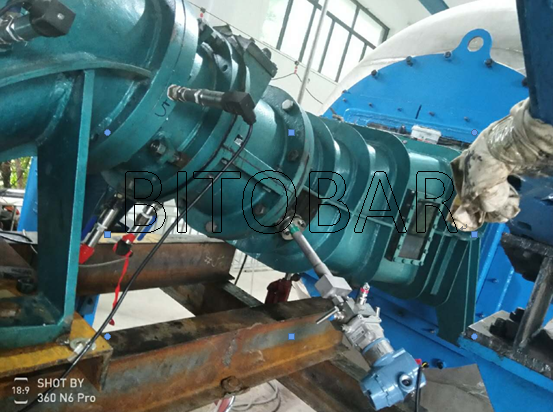

（此实验为盐官泵站项目）
| 实测流量（L/s） | 采集流量（L/s） | 误差% |
| 334.48 | 335.73 | 0.37 |
| 303.34 | 300.37 | -0.98 |
| 267.01 | 267.67 | 0.25 |
| 200.76 | 202.54 | 0.89 |
| 108.70 | 109.10 | 0.37 |
（实验数据）

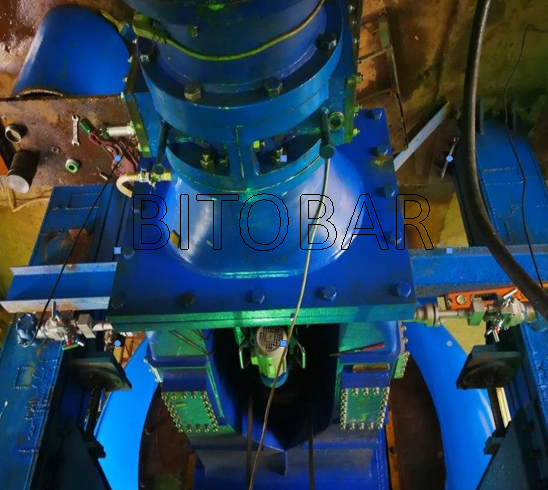

（此实验为马山闸泵站项目）
| 标准流量（L/s） | 毕托巴®流量计（L/s） | 绝对误差% |
| 343.826 | 342.480 | 1.347 |
| 311.981 | 310.689 | 1.292 |
| 291.239 | 289.618 | 1.621 |
| 268.924 | 266.559 | 2.366 |
| 242.145 | 242.855 | -0.709 |
| 224.492 | 226.296 | -1.804 |
| 204.880 | 202.856 | 2.025 |
| 173.780 | 175.633 | -1.854 |
| 149.108 | 148.477 | 0.631 |
（实验数据）

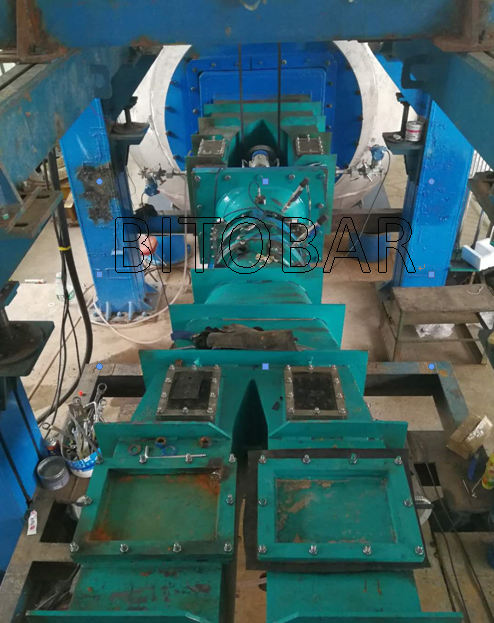

（此实验为梁子湖水泵连通工程项目）
| 实测流量（L/s） | 采集流量（L/s） | 误差% |
| 408.33 | 399.00 | -2.28 |
| 359.62 | 353.50 | -1.70 |
| 321.31 | 315.50 | -1.81 |
| 272.06 | 271.00 | -0.39 |
| 252.98 | 249.67 | -1.31 |
（实验数据）
毕托巴®流量计作为一种绝对流量测流装置，在泵站水流平稳的进水流道非标准圆断面上测流，在泵正常使用流量范围内测流误差小于±2.5%，可满足工程测流精度要求。
