超高温流体计量解决方案

众所周知，在高炉炼铁中热风的温度与流量测量是自动燃烧控制中最重要参数之一。为了保证炉顶温度达到设定值，闭环控制系统准确校正空燃比并保持稳定运行，关键、准确地测量是在温度大于1250℃、流速高达lOOm/s的极端工况下进行，因此，如何提高热风测量的准确性，具有十分重要的实用价值，也是国内外技术人员攻关的技术难题。

案例名称：高温气体计量毕托巴®解决方案

用户名称：江苏申特钢铁有限公司

技术参数：介质压力：－450Pa  介质温度： 1200 ℃   管径：DN3000mm

流量范围：0－95000Nm³/h

环境背景：江苏申特钢铁有限公司为了科学利用生产过程余热，将焦化厂炼焦过程产生的废烟气，通过余热锅炉回收高温烟气制蒸汽供电厂发电，由于该烟气温度较高，回收温度达到1200-1300多度，对其流量测量成了难题，市场上一直找不到能够测量的流量计厂家，烟气流量数据对锅炉生产起到十分重要作用，通过流量测查锅炉热效率及保温情况，及时掌握锅炉生产安全性能，生产部门之间的节能降耗考核的依据。

针对江苏申特钢铁的高温烟气工况，热风温度高通常1200-1250℃的严酷测量环境，要求测量仪表能长时间耐高温，同时高温下的保证测量系统长时间安全、稳定使用。

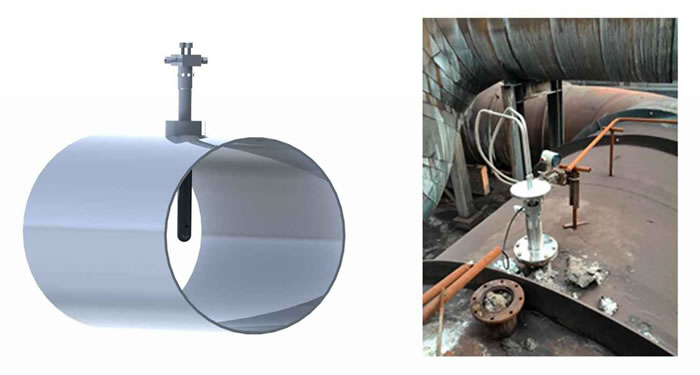

流量计选型：采用 BTB-G(3000)-GT

• 1.一次测量元件采用美国航天耐高温材质； T≥ 1300℃
• 2.一次元件加双刚玉保护套，保证高温气流冲刷下长寿命使用
• 3.一次元件设有自动控制冷却系统，保证其测量部在最佳工作温度范围（280-390℃）
• 4.本系统还可选配温度测量功能，保证高温下准确长寿命测量。维护方便。
• 5.传感器为毕托巴®经典防堵B型号，其防堵效果出色，同时维护方便。

我公司通过实地了解情况，根据用户使用需要，成功研制了用于测量高温烟气的毕托巴®流量计，为申特钢铁有限公司解决了这一世界级测量难题。

使用效果：在2013年10月投用使用后，成功地实现了在高温烟气温度（超过1200℃）极端工况下流量准确测量，并解决了烟气管道的流通截面大，当焦炉出焦时流量降低时气体流速很低条件下的准确计量问题，独特设计的BTB-B防堵一次传感器完全解决了烟气中含固体粉尘造成流量测量元件堵塞等问题。
