非满管流体计量解决方案

工业产生污水通常集中汇聚到下水道管内统一排放，由于工艺原因排水量不确定变化较大，水中含有大量各类杂质，为了使污水能够畅通排放，通常管径设计较大，使大部分时间污水排放处于不满管状态。不满管污水流量计量给众多领域带来了较大难题，尤其在环保污水排放监测方面，污水排放要保证测量数据实时性、准确性、可靠性、稳定的严格需求。

一、不满管污水计量难题

工业企业污水排放实施不满管污水测量的难点主要由以下几点；

1、污水排放量变化不确定，一般都采取加大污水管口径，使污水在封闭管道中不满管流淌状态，这种工况下诸多流量计因其测量原理无法实施长期稳定准确测量，例如电磁流量计、孔板流量计、超声波、明渠等流量计因流体含大量杂质、不满管状态、管径大对其仪表特性、安装与维护量带来严重影响。

2、要保证仪表准确、长期稳定的测量，首先要解决污水中存在大量泥沙、油污等固态物质，对仪表堵塞、挂垢、腐蚀对仪表测量特性的影响问题，以及长期使用的维护成本。

3、由于生产排放量变化性，水位相应变化较大，液位变化使管道流通面发生变化对测量数据准确性有直接影响，要求测量仪表同时要适应不同排量下满管与非满管的自动切换测量。

二、毕托巴®BTB-B9测量不满管流体的特点（脏污、清洁）

1、 保证高准确度测量。专利的防堵侧头出色的解决了污水的影响，由于实施了侧头标定流量修正补偿、液位实时修正，以极快的响应速度为准确测量提供了保证，其全系测量精度可高达1级。

2、 其出色的专利探头防堵设计，沉积罐辅助维护功能，设有自动定时疏通清堵系统，保证安装调试后无需大量的人员维护，系统的安全性、可靠性，长寿命，以及日常维护自动化完全满足现代环保与检测的要求。

3、 真正适应管道不同流体与流量变化，其可以测量清洁、不同脏污度、腐蚀性的流体，流体满管与非满管均可自动切换测量。

4、 无论是流体流速、流量、液位、温度与压力测量，还拥有强大的拓展功能，可配合相应分析设备进行辅助取样监测。

5、 插入式安装形式可直接在线开孔安装，不影响正常排放、为用户节省安装成本。

三、毕托巴®的应用

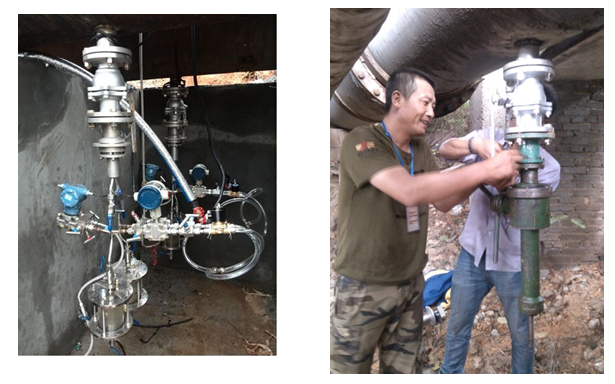

案例名称：毕托巴®流量计排污水流量计量

用户名称：岳阳巴陵石化

环境背景：岳阳巴陵石化生产污水排放流量计量一直困扰着巴陵石化与环保部门，对，由于排放量不确定，管内污水流量变化较大，水流在管道内处于不满管流淌，水中含有大量泥沙和固体物料，对于常规流量计都无法实施有效的监测，毕托巴®不满管污水流量计通过特殊设计已成功解决这一测量难题。

技术参数：管内径:400mm    温度:常温管道走向:水平管道材质：碳钢

直管段长度：足够流量：0.5m/s-10m/s

服役时间：2014.7

解决问题：取压探头防堵设计，解决了水内的杂质堵塞测速头测孔，保证流量仪表的正常测量。装置配有液位计实时准确测量液面的变化进行流量计量。准确度高、重复性好，解决了气泡、杂质对计量与准确度的影响。装置配有沉积罐，透明的材质可观察沉淀泥沙的情况，配有反吹装置更便于维护。满足环保部门对岳阳巴陵石化实施有效的排污监控。
