易堵塞/高冲刷流体流量计量解决方案

在化工装置生产过程中存在脏污、高温、高压等液体，如高压粉煤气化工艺中由激冷室、碳洗塔和渣池出来的水及循环水等俗称“黑水”。

介质的特性：因水中含大量细灰且流速快、温度高250℃左右、压力大并夹杂颗粒形成“水刀”对管道与管内的物体特别是弯头管壁处冲刷严重，向黑水、渣水、各种浆液、风粉混合物等介质的特殊性对计量仪表的长期稳定测量产生很大的影响。

毕托巴®流量计产品特性

毕托巴®可在线疏通“黑水”流量计在不锈钢的测量头上烧结碳化钨或高温喷涂氧化锆复合涂层，保证其耐磨损、耐冲刷、耐腐蚀。采用的防堵、防结晶测速孔可有效的减少堵塞现象发生，同时配有可以随时自动或手动在线疏通清污维护装置，解决了现场维护量大的问题，保证了仪表的正常稳定计量。

适应介质范围：黑水、渣水、浆液、一次风速、风粉流量等含有大量颗粒物的流体计量。

准确度： 1级

适用压力： P≤18MPa

适用温度：－40～＋600℃

测速范围：液体0.03m/s≤V≤21m/s；气体O.5m/s≤V≤680m/s

直管段长度：来流方向距弯管处lD，背流O.5D。 (D：管道内径）

管道规格：圆形、矩形、梯形、逐变径等多种几何形状管道。

BTB-F-B型毕托巴®流量计产品优势

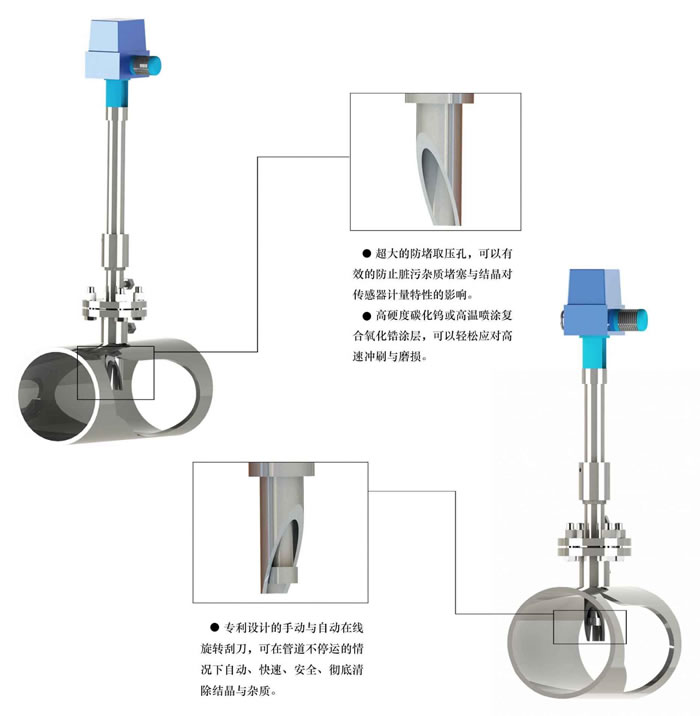

• 传感器一次测量元件采用毕托巴®专利防堵取压头设计，通过短发兰由上向下与管道垂直安装，可以有效防止粘附杂质结晶对传感器计量的影响。
• 对于长时间使用后粘附在取压头的杂质与结晶，采用自动或手动在线疏通机构，实现管道不停运情况下安全、快速、彻底清理堵塞杂质。
• 在管道内一次元件测头表面烧结耐腐蚀、高硬度、耐冲刷的碳化钨或喷涂氧化锆、刚玉套管材质，保证传感器防腐耐磨。（莫氏硬度为9)
• 差压变送器与一次原件采用防高温隔离安装，保证长寿命稳定工作的同时便于现场维护。

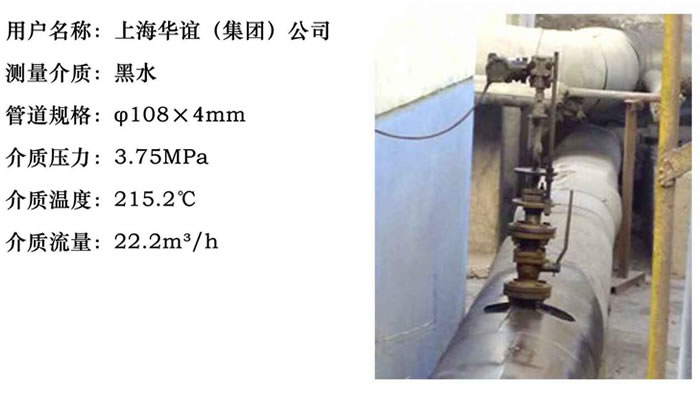

案例名称：黑水计量毕托巴®解决方案
