毕托巴®原油单井计量撬

发布日期：2019-07-01 浏览次数：11189

1.产品概述

油田原油计量是油田各项计量中工作量最大、最烦琐的一项基础工作,计量采集的数据主要用于油田生产过程中的油井产量计算、储量控制和生产管理,其计量准确与否直接影响到第一手资料的真实性、准确性和可靠性,从而影响到油田的合理开发部署和经济效益。因此,建立健全原油单井计量体系,合理有效的组织实施油气计量管理,及时准确摸清油井日产量及日常波动状况是保障油田原油生产持续、稳定、正常运行的先决条件,是保障油田生产计量的核心和基础。

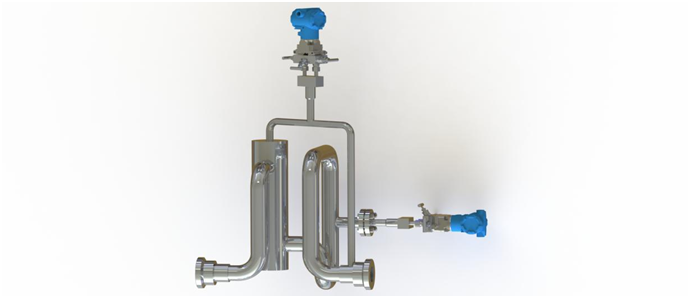

毕托巴® 单井油气计量装置对油井多相间歇脉冲流,含有大量不稳定的气相成分特点,主要由气液分离装置实现计量功能。油井来液（多相流）进入分离器，将气相与液相有效分离，经分离器分出气、液管路，可控制气液不产生串流、回流，装置设有低液量限位，可确保单井产液低情况下的准确计量，同时装置可测取介质液量(温度、压力、气量、油量、水份选配)等数据，装置可增配除垢防垢功能，避免测量过程中结垢堵塞问题，可实现单井气、液分项计量与管理，准确掌握油井日产量及日常波动情况。

2.产品主要技术参数与选型

适用范围
测量液体误差	≤±2％
测量气体误差	≤±3％
耐压	16 MPa
介质温度	5～80℃
环境温度	-40℃～85℃
环境湿度	0～85%;

2.2 防爆要求

系统中所配置电气设备均符合GB3836中所规定的相关要求。其防爆标志为：
ExdⅡBT3～T6	系统配套传感器+差压变送器
ExeⅡT6	系统配套的电伴热带
ExeⅡBT	电气控制箱

2.3 防护等级

配套传感器+差压变送器	IP67
电气控制箱	IP54

2.4供电参数

毕托巴流量计电源

220VAC±15%,50Hz或24V DC±2%

2.5产品选型

商标	BTB®
介质类型	TB:液量、气量分别计量 B:液量计量 T：气体计量 TBY:水、气、油分别计量
管径规格	（外径*壁厚 mm）
准确度	C：2% D: 3% E: 5%
产品系列	Y：测量介质为多相流
实现功能	L：差压一体化；P压力一体化；T温度一体化；K:可疏通；F:防腐蚀；R:伴热功能；
区域编码	XXXX

3.订货参数

1.测量范围	气体：最大、最小流量(Nm³/h) 液体:最大、最小流量(T/h)
2.设计管道规格	mm
3.介质压力	进口管压力/出口管压力 MPa
4.油气温度	℃
5.安装管段空间	长×宽×高 mm
6.防爆要求	是/否
7.冲洗水源	预留接口、热水源(选配)
8.选配	水分仪、除垢增产仪、液位计
9.管道材质	碳钢、PVC、不锈钢
10.供电电源	伴热电源220V.AC 流量仪表24V.DC/220V.AC
11.油水比例	备注：在标准状态下，大于0.5m3/t且小于100m3/t(在最大液量时，气油比需控制在1:2到100：1之间)
12.水质参数	硬度、碱度、垢层厚度、
