应用背景
一次风速测量数据是保证煤粉输送和锅炉燃烧的重要辅助依据。而一次风速内部充满煤粉,对元件磨损情况严重,并且容易堵塞取压孔。如果测量误差大或者经常堵塞会造成,燃烧器喷口烧坏、燃烧器附近水冷壁管局部磨损加剧、频繁堵煤,进而爆管造成事故。
耐磨、防堵毕托巴流量传感器

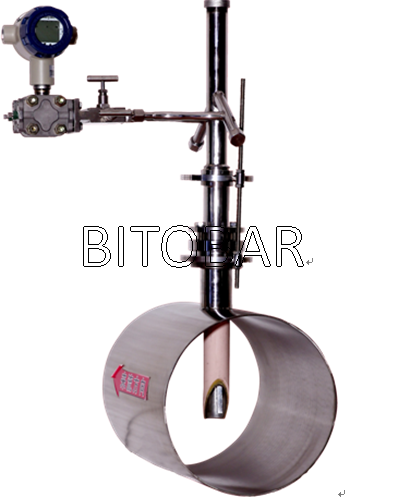

BTB-B3型特点是在位于管道内部的传感器主体上喷涂三氧化二铝或二氧化钛涂层,从而提高了传感器自身的抗冲刷、抗磨损能力,以抗击高温、高流速、大颗粒介质对传感器的磨损,使用寿命长,耐磨性是1Cr18Ni9Ti的20倍。

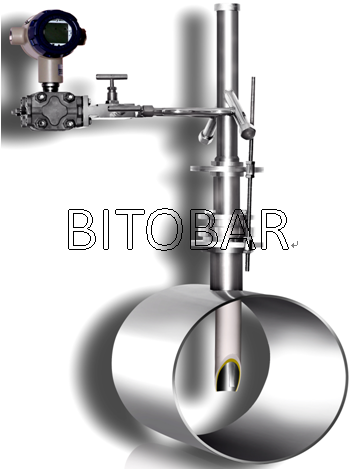

毕托巴流量计在测量含固体粉状介质时采用垂直向下安装方式,产品采用在传感器不锈钢本体加氧化锆(莫氏硬度为9级)的护套提高抗冲刷性能,特大的取压孔安装震荡装置除尘,使吸附在取压孔的灰掉落在管道内,提高了传感器防堵、抗冲刷、抗磨损性能,延长使用寿命。
产品特性
采用插入式安装,安装简单快捷,在日后维修及校准过程中不影响正常生产。
高压侧取压口优良的防堵设计可以有很好的防尘防堵效果,同时加装摆动器自动除尘,低压侧取压孔应位于流体滞留区具有很好的免维护性。
每台传感器通过风洞标准装置逐台标定修正,修正在不同速度范围内流场变化对差压值的影响,保证不同几何形状测头在不同速度范围内修正的到风洞标准值确保速度测量准确,系统准确度优于±1%。
解决脏污杂质堵塞问题
取压头V字型斜面大口径取压孔能够有效的防堵,流量计从管道上部垂直向下安装,有效避免杂质与冷凝水的积存。
为了便于维护设有反吹装置可以定时自动或人工反吹清除杂质。
准确度高、重复性好,解决了冷凝水与脏污杂质对计量的影响,保证了低流速计量准确度。
北方地区无需伴热,降低能耗、更低的安装维护成本。
毕托巴测量一次风优势
1.毕托巴采用插入式安装,安装简便,阻力小,节能效果好。
2.毕托巴采用多点测量大风道流场,传感器防堵塞设计,运行维护量小。
3.毕托巴可通过在管道内加装稳流装置,对流场实施平均式分布,保证流量计的稳定测量,从而保证测量精度。
4.毕托巴可通过标准皮托管对管道内的介质进行多点检测,对流量计测量数据进行校准。
