毕托巴一体化质量计量撬的实际应用

毕托巴测量火炬气的特点：

1.宽量程比、多量程设计、解决了火炬气紧急放空高流速计量。

2.毕托巴专利防堵取压头设计解决脏污杂质对传感器计量的影响。

3.传感器非截流设计，确保火炬气瞬间安全排放。

4.流量传感器可在线插拔，维护检定方便。

5.装置配套在线密度实时补偿系统，解决了火炬气变组份计量难题。

6.对直管段要求更宽泛，可解决现场直管段不足对计量的影响。

7.可利用管道原有仪表孔安装。

天津分公司炼油厂(联合八车间延迟焦化装置)火炬气测量原采用热式质量流量计，其测量原理采用流速与热导率的变化关系测量流量，但因火炬气组分变化很大，同时含有水分与脏污杂质，其火炬气热导率随组分变化而改变，外加杂质共同影响使测量误差远超出用户的计量要求。

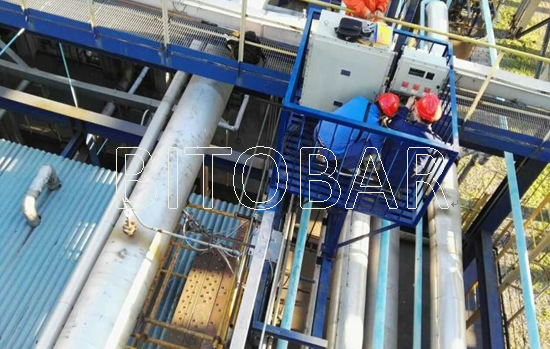

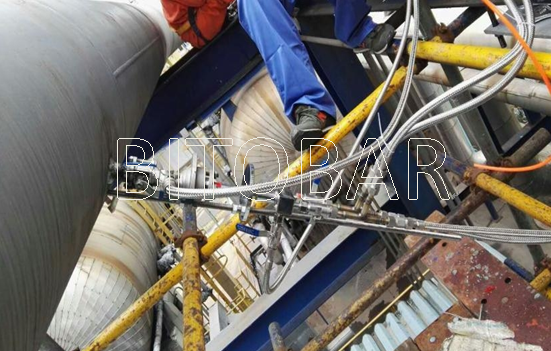

2015年9月，在原热式质量流量计的安装插孔位置，在不动火的条件下成功更换成火炬气毕托巴一体化质量计量撬，测量出DN600管道内75Nm/h的火炬气流量，与工艺估算值相符，完全满足了生产需求。

用户名称：中石化天津分公司炼油厂
