应用背景
镇海炼化IV硫磺主风机入口流量计早期选用均速管流量计(流量计配单台差压变送器),由于主风机出口直管段很短,流态不稳,流量计测量严重失准,出现已进入喘振控制线的数据但显示并未进入喘振区,导致防喘振难以控制,为此经常发生喘振现象。与此同时,由于流量测量值波动过大且过于频繁,导致控制系统对主风机出口调节阀输出波动,造成主风机工作点偏移量较大,使主风机无法稳定运行,在安全区和喘振区频繁切换,导致防喘振阀、变频器等设备的超负荷运行,甚至损坏。

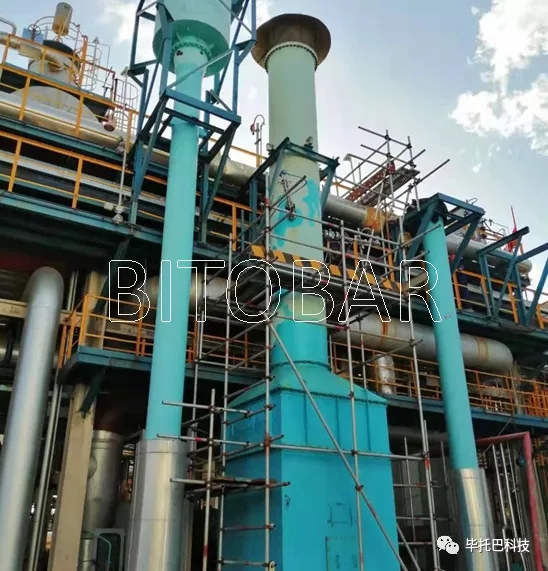

用户名称:镇海炼化IV硫磺主风机入口流量计
部分案例:
介质 | 空气 |
管道外径/内径 | 1016/966mm |
刻度流量 | 60000Nm3/h |
常用压力 | 常压 |
常用温度 | 40℃ |
管道走向 | 垂直由上向下 |
直管段长度 | 上游7D/下游3D |
应用效果

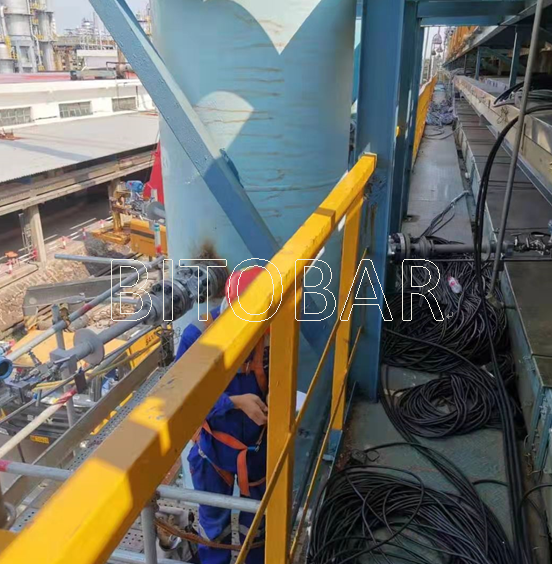

本次改造主风机入口流量计选用毕托巴自诊断自修正流量计量装置,应用效果成效显著,通过现场应用,十分适合该工况。通过自诊断自修正毕托巴“计量仪表参与主风机出口流量调节,调节精度更准确。有效解决了湍流状态流体场的测量不准确性问题,现场计量难题得到了有效解决。毕托巴在喘振控制中采用“三取二均值”的冗余设计参与控制,即考虑了安全性又照顾到了可操作性,从而增加了设备长周期运行,提高了装置的经济效益。
